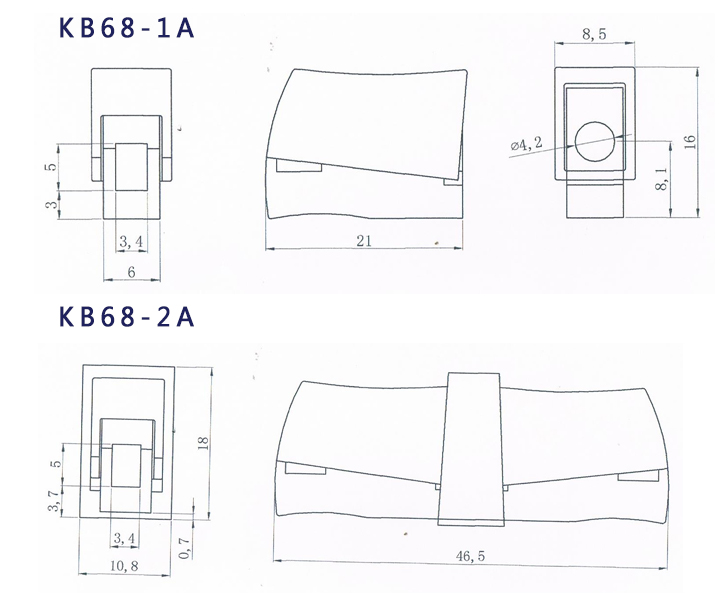

金比电子 KB68软硬导线连接器

材质

外壳： PA66

弹片： 不锈钢

触电： 黄铜，磷青铜（镀镍）

电气性能

额定电压：400V

额定电流：24A

耐电压：AC4000V/1Min

适用导线： 0.5mm²-2.5mm²（单股硬导线）

机械性能

环境温度：-40℃=105℃

剥线长度：9-11mm

快速而安全接线工作取决于连接器的正确使用和操作。

1、用电侧：（照明或其它用电器材接线侧）
用电侧使用笼式弹簧进行接线，可连接截面积为 0.5 mm2 - 2.5 mm2 的多股导线或单股导线。

剥线长度：9 - 11 mm / 0.39 in

连接导线：将方孔侧的活动部分压到底，把导线插入方孔，然后松开即可。

拆卸导线：按压方孔侧的活动部分，抽出导线即可。



2、供电侧的连接
供电侧的接线采用插线式的连接方式，适用于截面积为1.0 mm2 - 2.5 mm2 的单股导线。

连接导线：将按照上述要求剥去外皮的单股导线完全插入连接器的圆形孔中即可。

拆卸导线：通过左右转动并同时拔出，可拆下导线。

电气测试：连接器留有专用测试孔，供测试使用。



 人们在装修时，改动电路、安装灯具在其电线接头处通常用黑胶布缠绕或用普通的接线帽连接。殊不知，这种做法并不可靠。胶布和普通的接线帽寿命较短，易老化甚至脱落，其接头部分就会裸露和接触不良，形成隐患，很容易造成触电等人身伤害或产生打火引发火灾。另外，随着家用电器的增多，电力负荷增大，电线上的电流也随之增大，如果接头部分接触不良（接触电阻过大），大电流引起的发热就表现地更加显著，它将是一个巨大的隐患。装修完工后，电路部分基本上都暗藏在墙内，一旦出现故障，维修起来就会相当麻烦，无论在您的精力或者经济上都将带来不小的损失。据公安部门统计，北京市2001年1至10月，全市共发生火灾4210起，死伤百余人，直接财产损失千余万元。其中电气火灾就有1253起，高居火灾原因之首！电气火灾，主要由于电线的短路、超负荷、接触不良等平时不被重视的原因引起的。究其原因，是落后的连接技术、低劣的电气绝缘材料以及人们的安全防患意识不足造成的。先进的连接技术使我们消除隐患，远离火灾，为我们提供最安全的用电环境。
